Ariyathashan Nilanth
BTS SIO -SISR
Réplication d'un serveur Web

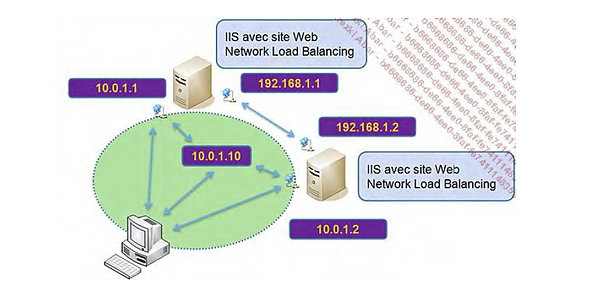

Ce TP consiste à faire une réplication d'un serveur web avec équilibrage par priorité sur Windows serveur 2012.
192.168.5.200
192.168.5.135
192.168.5.107
10.0.0.2
10.0.0.1
Premièrement nous allons configurer les cartes réseaux sur le serveur maître et l'esclave.

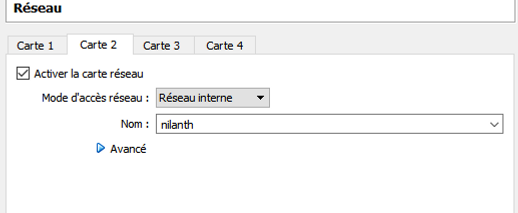

On mettra une carte réseau dans le réseau local et l'autre dans un réseau interne sur chaque serveur comme ceci:
Serveur Maître
Dans un premier temps nous allons créer un cluster de réplication sur le serveur maître pour cela nous allons
ouvrir le gestionnaire d'équilibrage de la charge réseau ensuite cliquer sur Cluster puis Nouveau cluster.
Ici nous allons mettre l'adresse IP de la carte réseau interne et cliquer sur connexion après quelques
instants l'adresse IP de la carte réseau du réseau local sera affiché , on sélectionne celui-ci et on passe à l'étape suivante
Nous allons ajouter l'adresse IP de la carte connecté au réseau en cliquant sur Ajouter et laisser la priorité par défaut à 1 pour le serveur Maître , puis on passe à l'étape suivante :
Nous allons maintenant l'adresse IP du cluster qui doit être dans le réseau local que nos deux cartes réseaux connectées réseau
On choisi Multidiffusion comme mode d'opération du cluster.

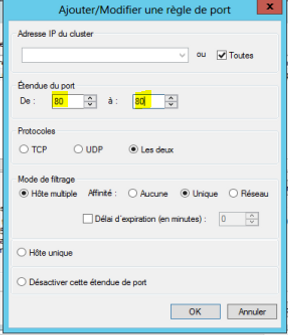

Ensuite on va modifier les règles de port en indiquant le port 80 dans l'étendue du port .
Ensuite on va modifier les règles de port en indiquant le port 80 dans l'étendue du port .
Enfin on clique sur Terminer à fin de terminer la création du cluster.
Serveur Esclave

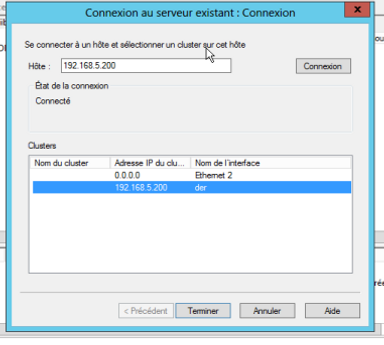

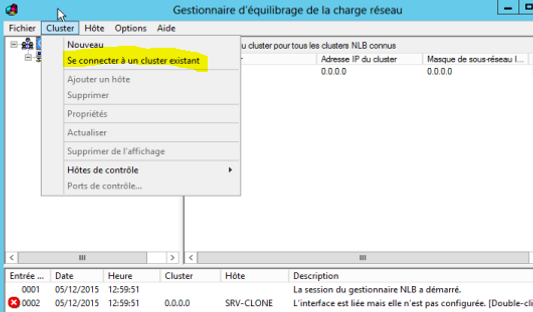

Maintenant nous allons ajouter le deuxième serveur (Slave) au cluster , pour cela il faut ouvrir le Gestionnaire d'équilibrage de la charge réseau , puis cliquer sur Cluster ensuite Se connecter à un cluster existant , nous allons mettre l'adresse IP du Cluster que nous avons crée puis cliquer sur connexion :

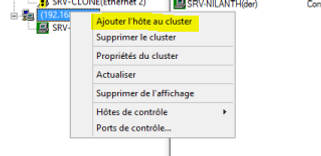

Une fois que le Cluster sera connecté nous allons faire un clique droit sur l'adresse IP du cluster et cliquer sur

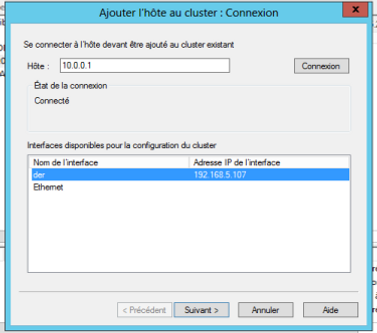

Ajouter l'hôte au cluster , puis ajouter l'adresse IP du Second Serveur comme nous avons fait précédemment
mais cette fois avec les adresses IP de ce Serveur.
Il faut mettre la priorité à 2 pour la réplication.

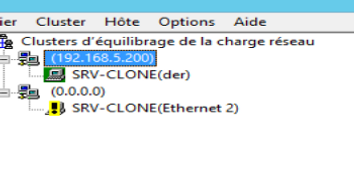

Enfin on termine les configutations on peut voir que le cluster sera affiché comme ci-dessous :
La réplication par priorité a été appliqué , en cas du panne du premier serveur , le deuxième reprendra le relais.
