L’objectif de l’agrégation de lien est l’augmentation de la bande passante et l’amélioration de la tolérance de panne sur les switchs.
j'ai choisi cette situation professionnelle car on rencontre souvent des lenteurs anomalie de communication et de transferts de fichiers dans les entreprises en raison de la bande passante ou des pannes de liens pour cela nous allons montrer que nous pouvons faire une agrégation de liens sur les switchs avec le protocole LACP à fin de résoudre ces problèmes.
Pour réaliser cette situation nous aurons besoin de
-2 Switchs Cisco
-2 Ordinateurs
Nous avons deux méthodes pour faire l'agrégation de lien premièrement nous allons voir comment faire ceci
avec des commandes cisco . Pour cela nous avons utilisé le logiciel de simulation Packet Tracer.
Réseaux Interne M2L
Dans un premier temps nous allons choisir les ports que nous allons intégrer au LAG (Link Aggregation Groups,groupes d'agrégation de liaisons) , OQn pourrait intégrer maximum 8 ports par groupe.
Ensuite nous allons créer le LAG , le groupe etherchannel n°1 en mode active.
Nous allons maintenant activer le mode trunk sur le LAG que nous avons crée à fin de faire passer tout type de VLAN.

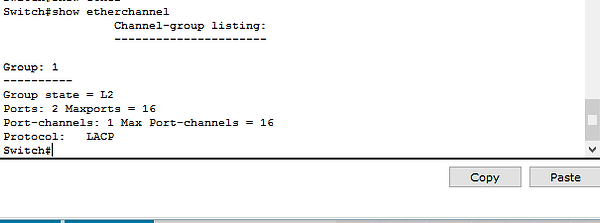

Enfin nous avons terminé , Pour assurer que le LAG a été crée et les détails dessus,on utilise la commande suivante :
2ème Méthode
Cette méthode consite à effectuer les configurations d'un commutateur avec des outils interfacé sur le navigateur en utilisant l'adresse IP du commutateur concerné.

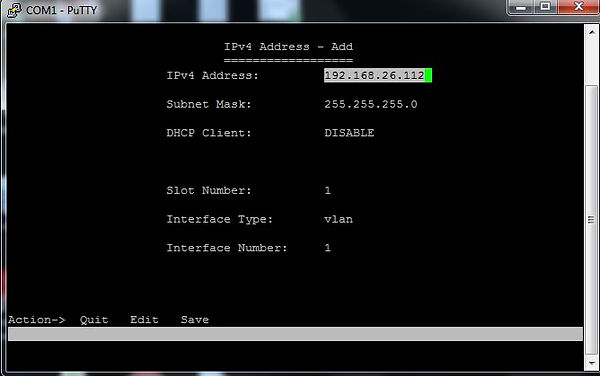

Pour cela il faut premièrement attribuer une adresse IP en ligne de commande en reliant chaque commutateurs sur une machine physique avec le câble serial.

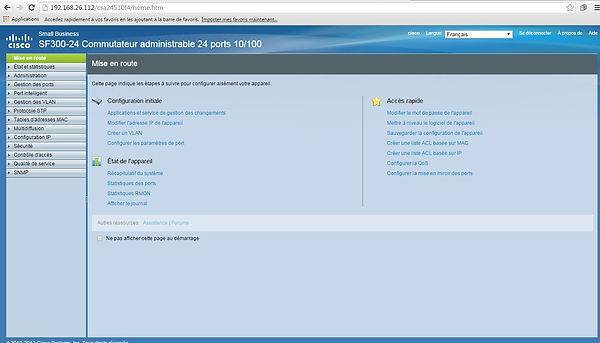

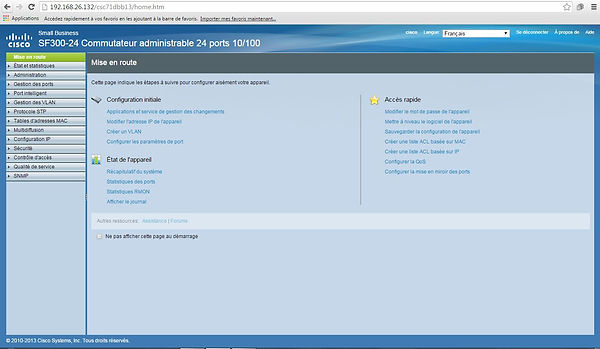

Puisque les deux commutateurs ont une adresse IP chacun , nous pouvons les configurer en allant sur leur interface comme ceci :

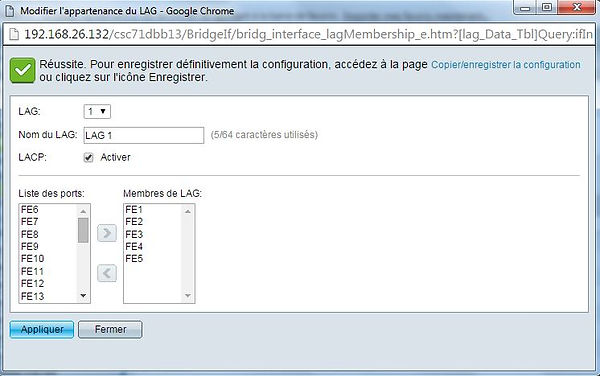

Ensuite nous allons faire l'agrégation de lien en allons dans Gestion des ports > Gestion des LAG
Remarque : Il faut activer le protocole LACP avant d'ajouter d'interfaces dans le LAG.
les LAG doivent être identiques sur les deux commutateurs sinon l'agrégation de liens ne fonctionnera pas.
