Ariyathashan Nilanth

                                               Redondance de serveurs DHCP sous Linux





Lien tuto : http://www.it-connect.fr/redondance-de-serveurs-dhcp-sous-linux/





 J'ai choisis cette Situation Professionnelle car il se peut que pour une raison ou pour une autre le serveur DHCP de mon  entreprise tombe en panne, et là c’est le drame, les clients n’obtiendront plus d’adresses IP dynamiquement et donc ne peuvent pas se connecter au réseau.

Pour éviter cela, on peut mettre en place de la redondance de serveurs DHCP. La redondance consiste à avoir une ou plusieurs serveurs DHCP, ainsi dans le cas où il y en a un qui tombe en panne, le second peut assurer la continuité de service.

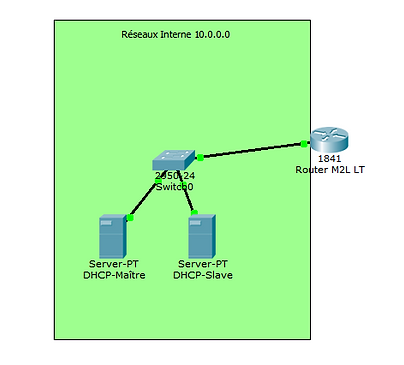

Pour réaliser cette situation nous aurons besoin :



- Un routeur



- 2 serveurs DHCP



- Une machine cliente pour tester.

































Nous allons configurer le Routage sur le Serveur Maître à fin d'éviter le ralentissement de la machine physique et pour

faciliter les tâches pour cela nous allons utiliser  le TP sur le Routage.





                                                                               I.Serveur Maître

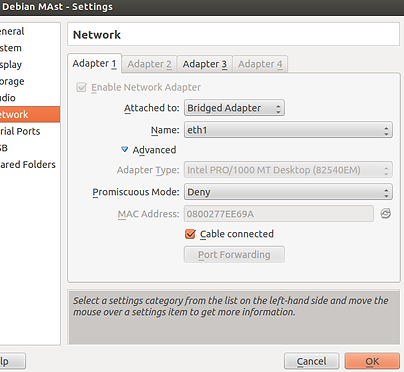

Tout d'abord nous allons  activer 2 interfaces sur le Serveur Maître comme ceci :



En mode Pont (Connecté au réseau)                                                                      Réseau Interne

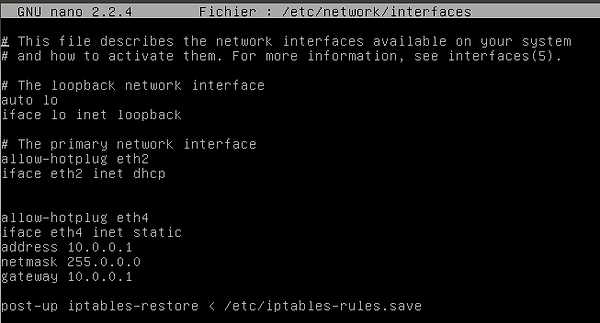

Puis nous allons démarrer la machine virtuelle et faire l'adressage IP en ouvrant le fichier suivant avec cette commande :











































Une fois terminé on  redémarre les interfaces  avec la commande suivante :







Maintenant nous pouvons installer le Serveur DHCP pour cela on utilise la commande suivante :

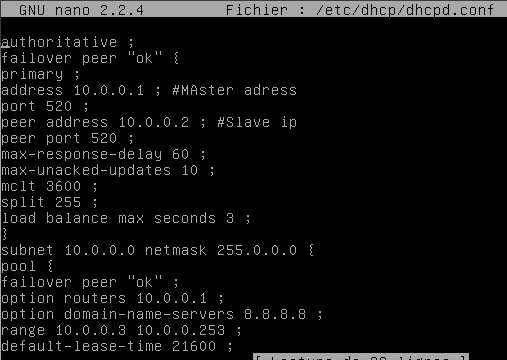

Après l'installation nous allons configurer ce serveur en ouvrant le fichier suivant :

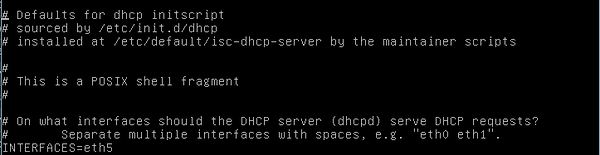

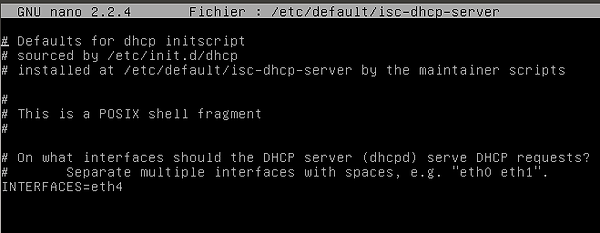

Une fois terminé  on l'enregistre et on ouvre le fichier suivant à fin d'indiquer l'interface à utiliser pour attribuer d'adresses IPs , nous allons renseigner l'interface qui est dans le réseau interne (nilanth).

























Enfin la configuration du serveur Maître est terminé , ce serveur est prêt à etre utiliser , nous allons redémarrer le service DHCP pour qu'il prend en compte la configuration.











                                                                        II.Serveur Esclave







Nous allons maintenant configurer la deuxième machine virtuelle qui sera le serveur DHCP Esclave.

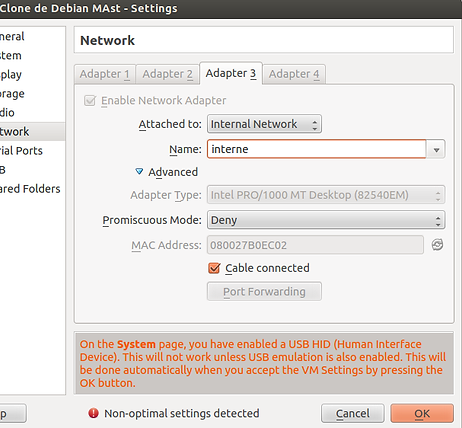

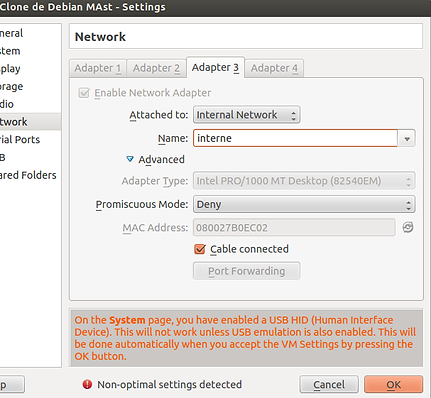

Pour cela nous allons commencer par ajouter une interface dans le réseaux interne .

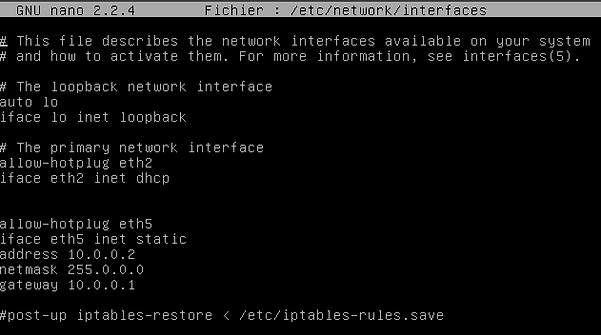

Ensuite on démarre la machine virtuelle et on va configurer l'adresse IP de celle-ci :

















































On redémarre le service réseau (networking) à fin d'appliquer les configurations.

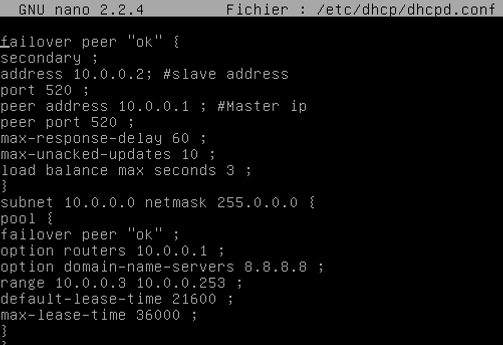

Puis nous allons installer le serveur DHCP et procèder à la configuration comme nous l'avons fait sur le premier.





















































































                                                  III.Test sur une machine cliente









Les deux Serveurs sont fonctionnels , il nous reste qu'à tester avec une machine cliente

pour cela nous avons utilisé une machine virtuelle Windows XP.



On active une interface dans le réseau interne oû se trouve nos deux serveurs DHCP , puis  on démarrer la machine virtuelle .

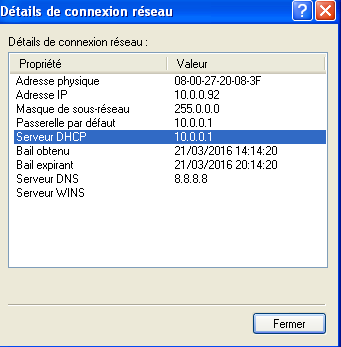

Ensuite on vérifie si la machine a obtenu une adresse IP dans détails de connexion réseau de l'interface.















































On peut constater que le serveur Maître ayant l'adresse IP 10.0.0.1  a bien attribué une adresse IP.



Maintenant nous allons tester la redondance avec le serveur esclave pour cela on arrête le serveur DHCP Maître avec la commande suivante :













Puis sur la machine cliente on lance la comande ipconfig /renew  sur la console cmd à fin de renouveller l'adresse IP.

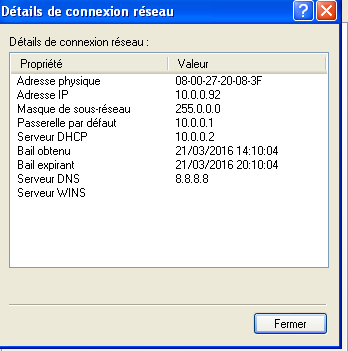

On peut remarquer que le serveur esclave à attribué une adresse IP.











































Enfin la redondance de serveurs DHCP fonctionne , en cas d'erreur ou d'anomalie on peut consulter le  fichier  sur les serveurs avec la commande  :

                                                                              nano /var/log/syslog/
